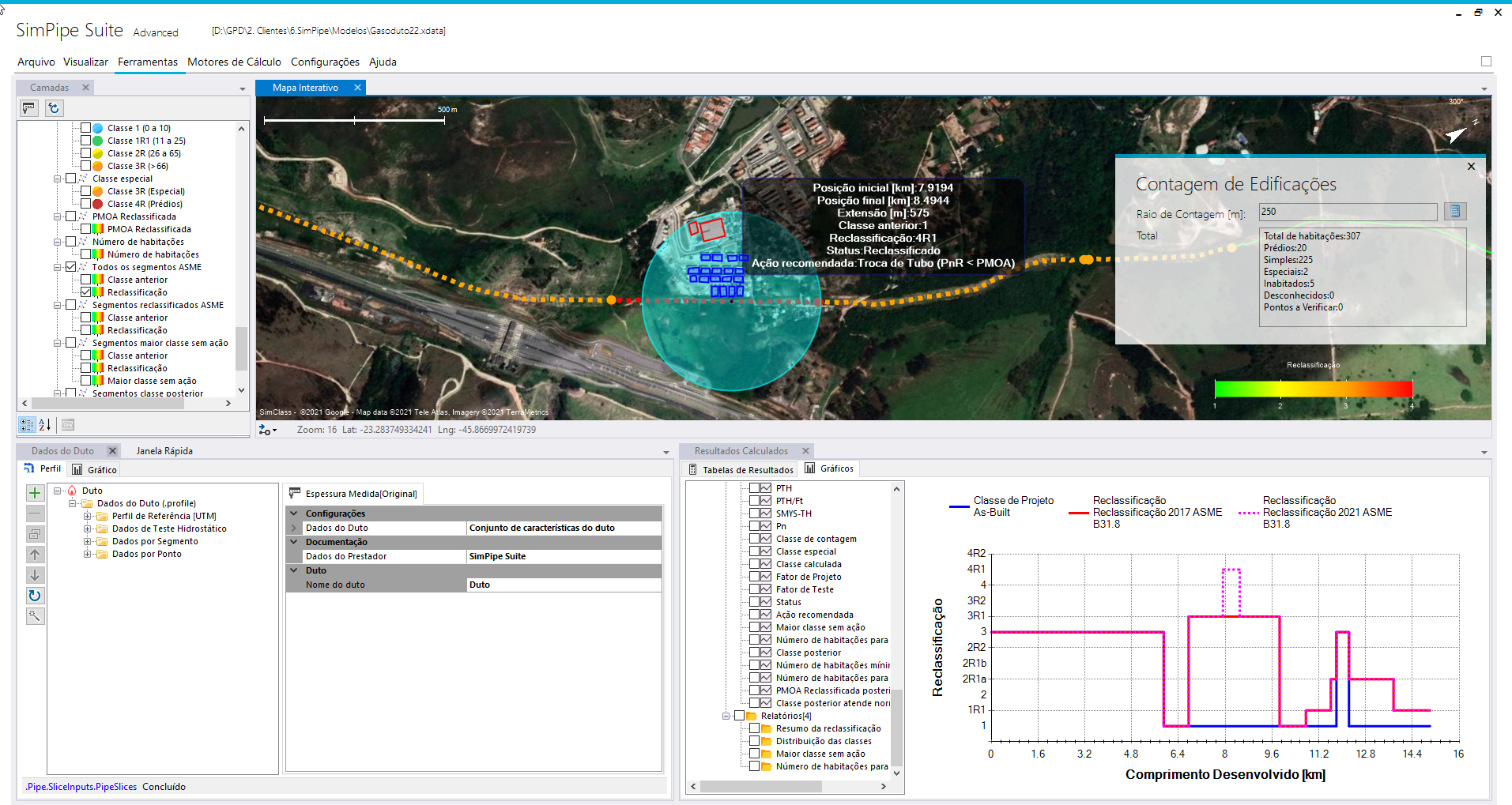

O SIMCLASS é utilizado na fase de projeto para a definição da classe de locação de projeto e contém funções para a definição das novas classes de locação ao longo da vida do gasoduto. Para isto, conta com recursos de marcação e tipificação georreferenciada de edificações, para cálculo de contagem usando algoritmo da milha móvel, e para determinação de trechos reclassificados ao longo da faixa de gasodutos utilizando as normas de gasodutos ASME B31.8, N-2775 e ISO-13623.

A seguir estão listadas as funcionalidades principais do módulo SIMCLASS:

• Marcação georreferenciadas das edificações ao longo da diretriz do gasoduto;
• Tipificação das edificações em simples, especiais, prediais e não habitadas ao longo do gasoduto;
• Importação e exportação de edificações de outras plataformas;
• Criação de envoltórias em 90, 200 e 400m definida pelas diretrizes de dutos;
• Contagem de edificações usando algoritmo da milha móvel orientada por edificação;
• Cálculo de reclassificação segundo a norma ASME B31.8;
• Cálculo de reclassificação em 03 níveis de acordo a norma Petrobrás N-2775;
• Cálculo de reclassificação em 02 níveis de acordo com a norma ISO 13.623;
• Estudos de impacto de vetores de crescimento e mudança de classe de locação;
• Contagem de habitações, ao longo do gasoduto, em área circular usando raio de dano definido pela ASME B 31.8S.

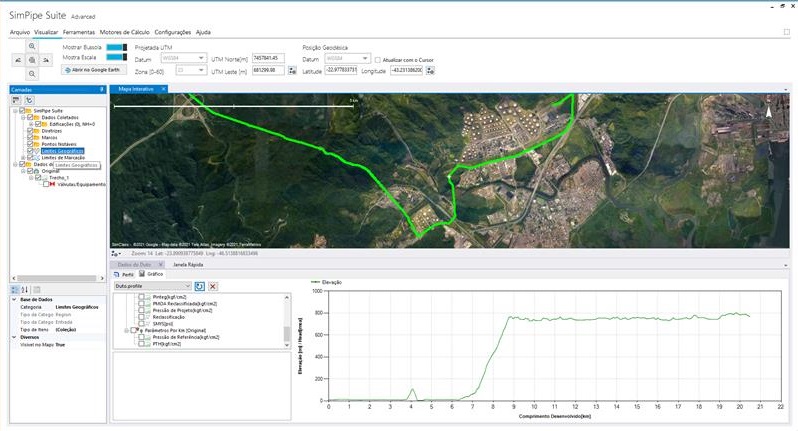

O SIMDATA realiza o cálculo e a gestão da Pressão Máxima de Operação Admissível (PMOA) em dutos para as normas ASME B 31.8, NBR 12.712, ISO 13.623, ASME B 31.4 e NBR 15.280-1 com base nos dados de projeto, dados de inspeção por pig, testes hidrostáticos e reclassificação em uma base de dados modular georreferenciada.

A seguir são apresentados os principais recursos do módulo SIMDATA:

• Controle e visualização dos dados relacionados a passagem de pig, testes hidrostáticos e dados de projeto do duto;
• Gestão completa dos dados do duto, permitindo o versionamento e a rastreabilidade das informações;
• Importação de elevação de pontos no mapa usando API do Google Maps;
• Importação de dados do duto no formato ShapeFile (ESRI ArcGis);
• Exportação de tabelas e gráficos de perfil ao longo do duto com PMOA, pressão de projeto, pressão de teste hidrostático, pressão nominal, fatores de projeto e teste, diâmetro, espessura, material, classe de locação, etc.;
• Exportação do perfil consolidado em formato de planilha eletrônica.

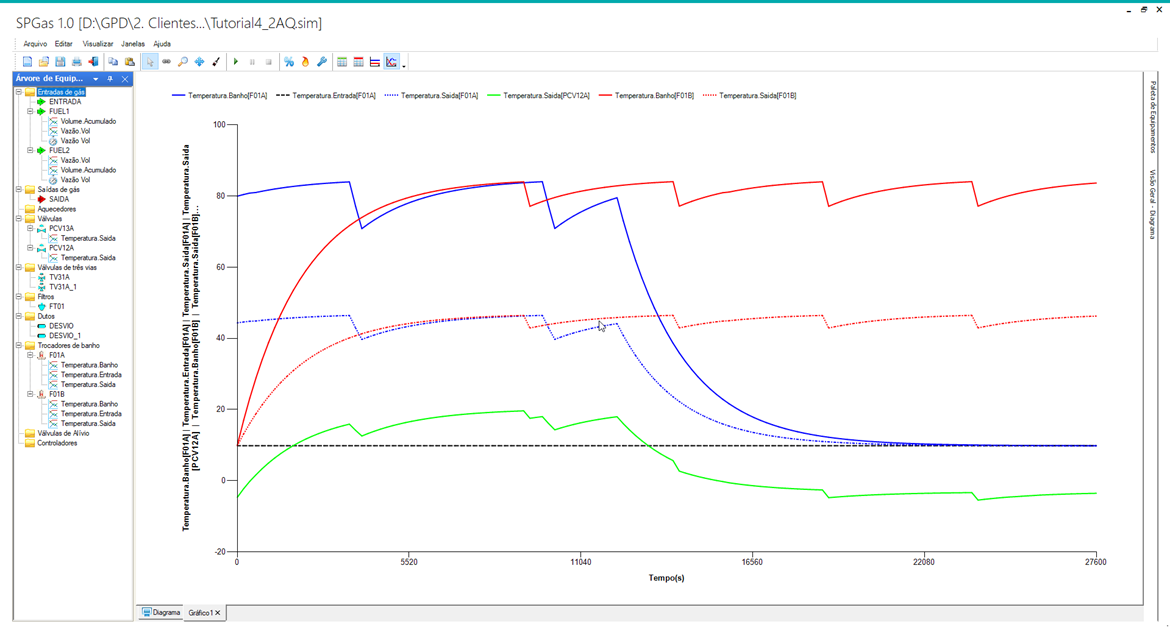

​A SIMPIPE desenvolveu a ferramenta SPGas que permite a modelagem de um ponto de entrega completo, com seus diferentes equipamentos. É possível, a partir da reprodução da condição de operação atual, criar cenários para melhoria operacional através da implementação de diversos tipos de controle. Também pode ser utilizada para treinamento da equipe envolvida nas etapas de projeto, operação e manutenção dos pontos de entrega, melhorando o conhecimento do funcionamento dos equipamentos e das variáveis do processo. É possível analisar as condições operacionais dos diversos módulos de um ponto de entrega, como módulo de filtragem, aquecimento, redução de pressão, medição e utilidades.

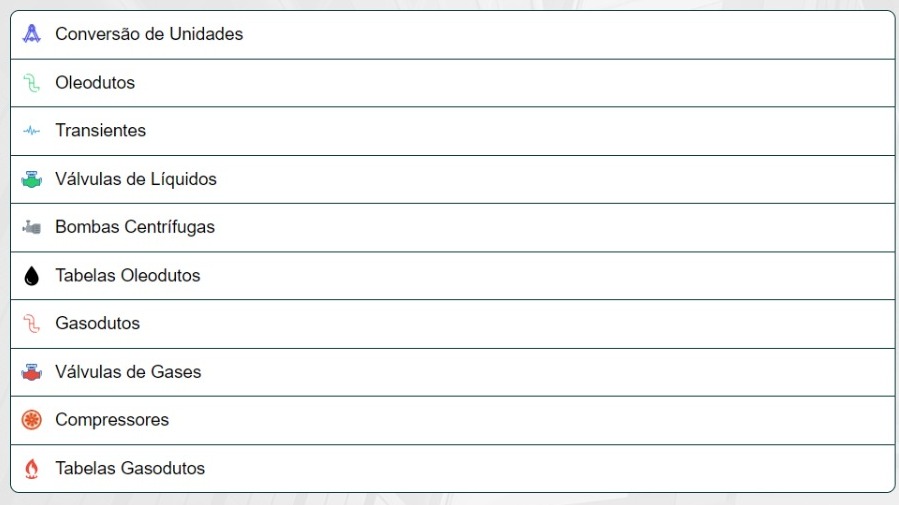

O SIMPIPE TOOLS é uma ferramenta web para a comunidade de dutos com cálculos e dados para consulta rápida.

Além de conversão de unidades, estão presentes cálculos de perda de carga, golpe de aríete, coeficiente de vazão de válvulas, dados normativos, etc.

Acesse tools.simpipe.com e cadastre-se para garantir o seu acesso gratuito!

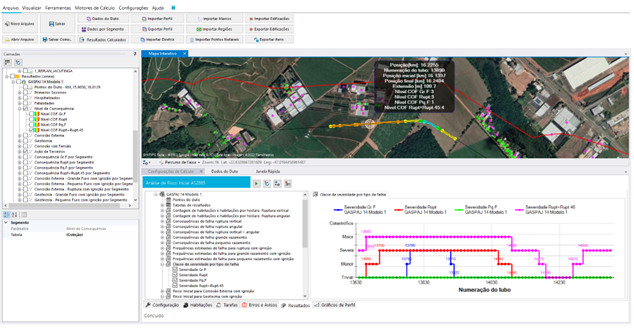

O SIMRISK AS 2885 é utilizado para elaboração de estudos de análises de risco voltados à reclassificação, com base na norma australiana AS 2885.

A seguir são apresentados os principais recursos do módulo:

• Cálculo do fluxo de calor para os cenários CoF de pequeno e grande vazamento;
• Contagem automática de habitações e pessoas nas diversas áreas circulares de impacto: fatalidade, hospitalização, primeiros socorros;
• Cálculo de consequência para diferentes tipos de impacto: fatalidade, hospitalizações e primeiros socorros;
• Cálculo do número de pessoas considerando os fatores percentuais de presença no local diurno/noturno e de proteção do vestuário;
• Cálculo do risco por tubo (juntas);
• Avaliação dos tubos quanto ao risco qualitativo;
• Distribuição de modos de falha por ameaça;
• Cenários após o controle de ALARP por tubo, definição de fatores de redução da PoF por tipo de ameaça;
• Identificação dos tubos em área de alta consequência (HCA);
• Métodos de cálculo auxiliares de acordo com AS 2885.6 e AS 2885.1:

- Cálculo de vazão mássica e energia liberada para vazamento com ignição;

- Cálculo do raio de contorno de radiação térmica;

- Cálculo de comprimento de defeito crítico – Critical Defect Length (CDL);

- Cálculo de força e resistência a penetração.

• Gráficos de perfil de contagem de pessoas impactadas ao longo duto para todos os cenários de consequência;
• Gráficos de perfil de risco ao longo duto para os todos os cenários de risco;
• Camadas de resultados com escala de cores sobrepostas a imagens de satélite na região de interesse do estudo;
• Emissão de um relatório (docx) contendo os resultados (gráficos, tabelas e imagens).

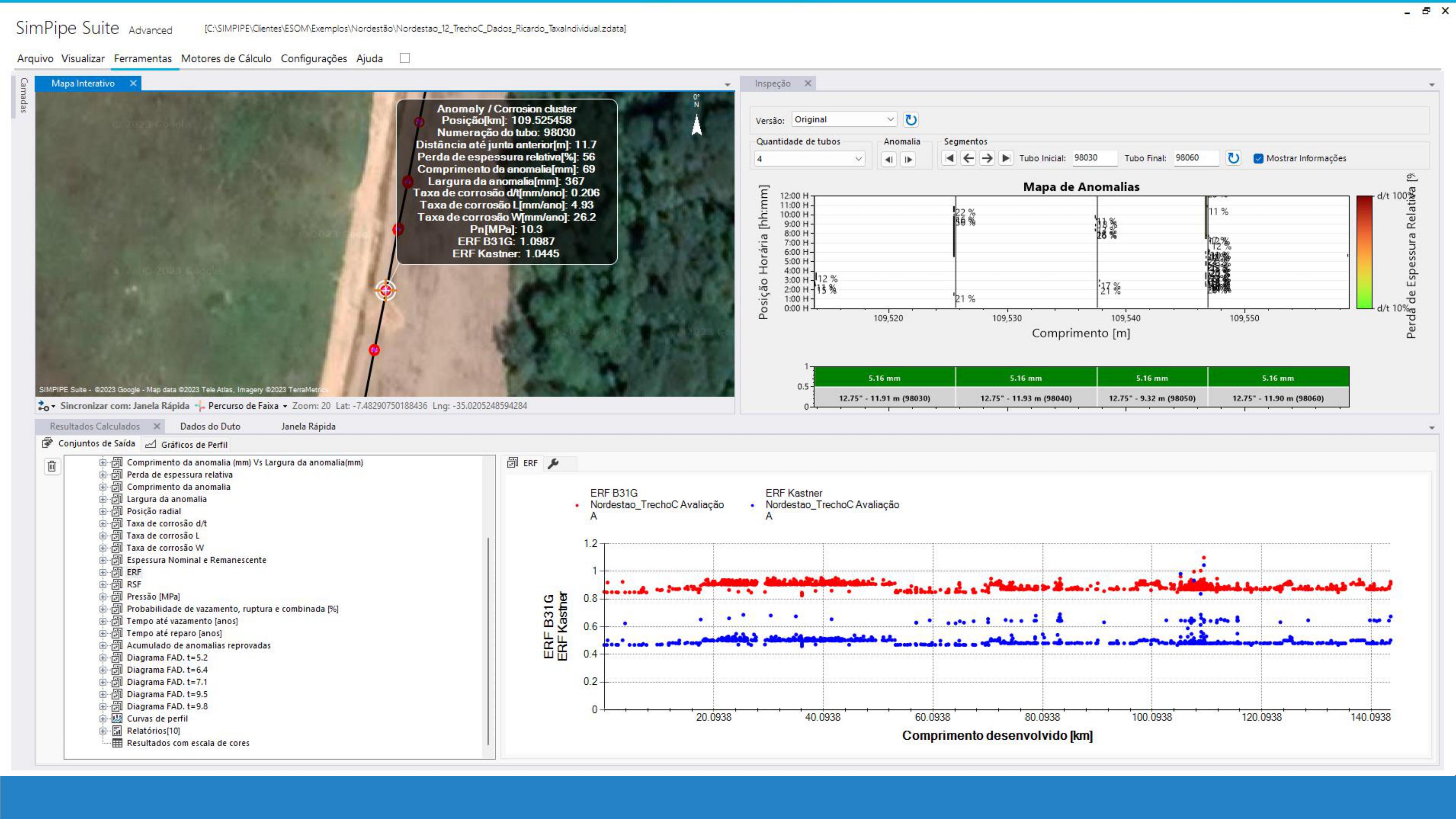

• Visualização de dados das anomalias ao longo do duto em gráficos e tabelas: posição circunferencial, perda de espessura, comprimento do defeito, distância até solda
• Cálculo de integridade para as anomalias com perda de material (corrosão externa, corrosão interna, corrosão e defeitos em soldas) usando os critérios de avaliação longitudinais e circunferenciais.
• Resultados de Análise FFS:

- Classificação POF

- Histograma de perda de espessura

- Histograma ERF

- Perfis de perda de espessura (d/t), comprimento (L) e largura (W) de anomalia

- Perfil de posição radial ao longo do duto

- Perfis de taxa de corrosão d/t, L e W

- Perfis de ERF e RSF por critério

- Perfil de pressões admissíveis e de falha

- Tempo até vazamento e tempo até reparo

- Ranking de Anomalias (maior perda ou maior ERF)

- Diagrama FAD

- Previsão de reparos

- Acumulado de anomalias reprovadas

- Exportação de relatório em Word personalizável

• Exportação de planilha Excel com todos os pontos calculados no instante atual
• Exportação de tabela completa com juntas, equipamentos e anomalias.
